CNC koube machin
Pwodwi Deskripsyon
Machin koube yo souvan itilize nan divès endistri ak aplikasyon tankou:
1. Metalworking endistri: li se souvan itilize pou koube fèy metal ak plak yo kreye divès fòm ak desen. Li se lajman ki itilize nan pwosesis fabrikasyon pou otomobil ak konpozan ayewospasyal, materyèl konstriksyon, ak aparèy nan kay la.
2. Endistri konstriksyon: machin koube yo anpil itilize pou koube ba ak baton pou ranfòse estrikti konkrè, tankou pon, bilding, ak baraj.
3. HVAC endistri: li itilize pou koube tib ak tiyo pou fabwikasyon chofaj, vantilasyon, ak sistèm èkondisyone.
4. Endistri elektrik: machin koube yo itilize pou koube tiyo kondit ak fil metal yo kreye divès fòm ak gwosè ki nesesè pou enstalasyon elektrik.
5. Endistri vè: machin koube yo itilize pou koube ak fòme fèy vè pou pwodiksyon an nan divès kalite pwodwi vè tankou vit machin, miwa, ak pòt an vè.
An rezime, machin koube yo itilize nan divès endistri kote metal, vè, oswa lòt materyèl bezwen bese pou aplikasyon pou diferan.
Konfigirasyon machin:
- Y1-Y2-XRV senk-aks CNC
- Ekipe ak sistèm CNC espesyal pou machin koube DA53T soti nan DELEM, Netherlands
- Ekipe ak Alman BOSCH-REXROTH wo-pèfòmans pwopòsyonèl servo idwolik sistèm
- Konfigirasyon règ griyaj ESPAIN FAGORcompany
- Konfigure ponp lwil oliv SUNNY, USAcompany
- Mekanik desann enkline blòk devyasyon konpansasyon worktable kontwole pa sistèm nan DNC
- Se kalib la tounen ekipe ak motè servo pèfòmans-wo ak vis boul
- Yon seri mwazi estanda
| Non | Konfigirasyon | Valè nimerik | inite | Remak | |
| 1 | Presyon nominal | 1350 | KN | ||
| 2 | Pliable plak lajè | 3200 | mm | ||
| 3 | Koupe glise | 200 | mm | ||
| 4 | Wotè maksimòm ouvèti | 420 | mm | ||
| 5 | Espas kolòn | 2700 | mm | ||
| 6 | pwofondè gòj | 400 | mm | ||
| 7 | Vite desann vitès | 160 | mm/s | ||
| 8 | Vitès retounen | 130 | mm/s | ||
| 9 | Vitès travay | 10 | mm/s | ||
| 10 | Pwensipal pouvwa motè | 11 | Kw | motè servo | |
| 11 | CNC sistèm | DA53T | Netherlands | ||
| 12 | Vwayaj X-aks nan bouchon dèyè | 500 | mm | ||
| 13 | Kantite aks kontwòl | 4 plis 1Aks (Y1 ,Y2 ,X ,R plis V) | |||
| 14 | Presizyon zouti machin | Kurseur repete presizyon | Mwens pase oswa egal a ±0.01 | mm | |
| 15 | Slide pwezante presizyon | Mwens pase oswa egal a ±0.02 | mm | ||
| 16 | Dwatité pyès travay la | 0.3 / m | mm | ||
| 17 | Erè ang koube | <±30 | ′ | ||
| 18 | Rezolisyon echèl raster | 0.005 | mm | ||
| 19 | Materyèl pou kenbe dèyè | Vwayaj aks X | 500 | mm | |
| 20 | Vitès X-aks | 200 | mm/s | ||
| 21 | pwezante presizyon | ±0.05 | mm | ||
| 22 | Repetitif pwezante presizyon | ±0.015 | mm | ||
| 23 | Wight machin | 10 T | T | ||
| 24 | Dyaman machin | L 3500 / W 1580 /H 2500 | mm | ||
Pwodwi detay ekspozisyon:

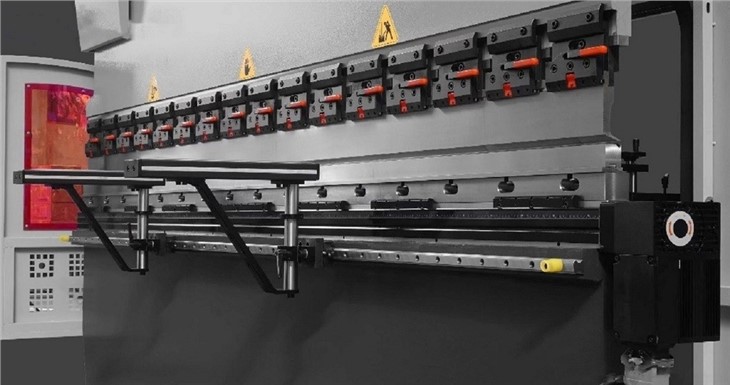

Silenn lwil prensipal yo sou tou de bò yo kontwole senkronize pa valv elektwo-idwolik servo enpòte soti nan Almay ak chèf griyaj FAGOR nan peyi Espay, fidbak la egzat, ak kurseur la opere avèk presizyon, pou ke presizyon nan koube ak presizyon nan pozisyon repete. nan kurseur a yo wo.
konpansasyon V-aks. Rezoud enfliyans nan deformation nan kurseur la pandan pwosesis la koube sou bon jan kalite a nan materyo-a. Se kantite lajan konpansasyon otomatikman kontwole pa sistèm kontwòl nimerik la.

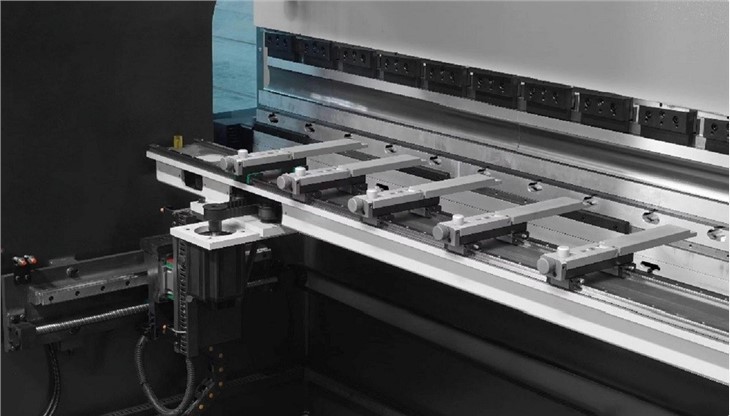

X-aks aryè kenbe ankadreman an konpoze de chèz tren gid gòch ak dwa, travès, ajiste chèz, sipò, sipò reglabl, plak chèz, ajiste chèz, ajiste vis, kenbe dwèt ak lòt pati. Kontwòl mouvman X-aks reyalize atravè motè servo X-aks.
Bouchon dèyè R-aks la konpoze de chèz tren gid, motè R-aks ak redukteur, epi li kondui gwo bout bwa kwa a ansanm gid lineyè a monte ak desann. Kontwòl mouvman R-aks la reyalize pa motè servo nan aks R la.

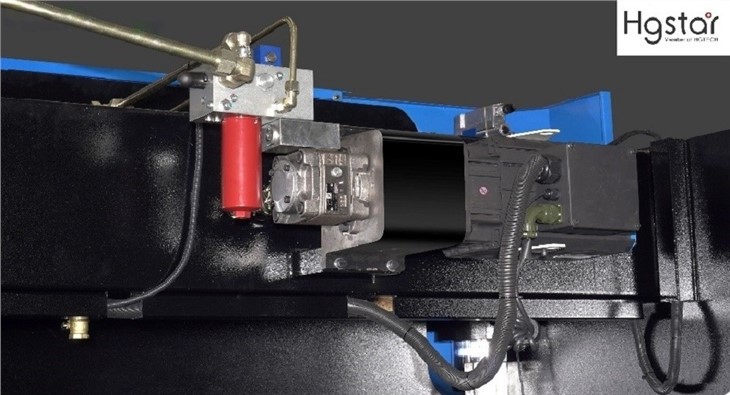

Chanjman gwosè ak presyon, fidbak siyal la siveyans bay chofè a pou pwosesis rapid ak koreksyon, ki se yon bouk fèmen ki pa debòde an premye.
Antre nan metòd kontwòl la. Avantaj yo se ekonomize enèji, tanperati lwil oliv ki ba, pwoteksyon anviwònman ak efikasite segondè.
